朝霞市の住宅で分電盤交換。2006年製から最新の安全設計へ、将来のEV充電器も見据えて

依頼内容

朝霞市のお客様から「築17年になる家の分電盤を新しいものに替えたい。それと、近いうちに電気自動車を買う予定で、充電器を付けられるように回路の予備スペースも確保してほしい」とご依頼をいただきました。

お客様のお宅に伺って分電盤を確認すると、2006年製のものでした。カバーを開けると内部にはホコリが少し溜まっていて、配線の被覆も経年でやや硬化気味。ブレーカーの数も今の基準からすると少なく、予備回路はまったくありません。このままではEV充電器を付けるときにまた分電盤ごと交換する必要が出てくるので、今のうちにまとめてやってしまうのが得策だとお伝えしました。

施工内容

準備と停電作業

まずはお客様にご協力いただいて、冷蔵庫やパソコンなど電源を落としたくない機器のコンセントを事前に抜いてもらいました。家じゅうの照明やエアコンがすべてオフになっていることを確認してから、主幹ブレーカーを落として家全体を停電に。この瞬間、家の中がシーンと静かになるのが、やっぱりちょっとした緊張感のある瞬間です。

古い分電盤の取り外し

古い分電盤のカバーを外し、各部屋へ繋がっている細い電線を一本ずつ丁寧に外していきます。私のやり方としては、どの配線がどの部屋へ行っているか、あらかじめテプラでラベリングしておくのが習慣。これをやっておかないと、後で「あれ？この配線どこだっけ？」と悩むことになりますからね。次に、外から来ている太い電線を、電圧がかかっていないことを確認してから慎重に取り外しました。この一次側の配線は特に慎重に扱わないといけません。感電のリスクもありますし、傷つけると後で大変なことになります。

新しい分電盤（Panasonicコスモパネル）の設置

新しい分電盤にはPanasonicのコスモパネルを選びました。現場でよく使う機種で、何より予備回路がしっかり確保できるのが決め手です。今回は将来のEV充電器用に2回路分の予備スペースを確保。さらに、エアコンの増設やIH調理器へのリフォームを見越しても十分な余裕があります。

配線作業では、古い配線の被覆が経年で固くなっている部分が何カ所かありました。こういう時は無理に曲げようとせず、被覆を少し多めに剥いて新しい端子に合わせるのがコツ。ブレーカーへの差し込みも、奥まで確実に入っているか指で触って確認します。そしてトルクドライバーで決められた力で締め付けるのも忘れずに。これで接触不良を防ぎます。

安全確認と通電テスト

配線がすべて終わったら、絶縁抵抗計を使って各回路の漏電チェック。配線同士がショートしていないか、アースに漏れていないかを確認します。次に漏電遮断器のテストボタンを押して、確実に動作することを確認。この時、試しに漏電のテストをすると「バチン！」と気持ちいい音で遮断されるんですが、お客様には「ちゃんと動いてますよ」とお伝えしました。その後、主幹ブレーカーを投入して各部屋の照明やコンセントが正常に使えるか確認。明かりがちゃんとついた時は、やっぱりほっとしますね。

引き渡し

新しい分電盤の扉を閉めると、壁にすっきりと馴染むデザイン。お客様に「扉付きだからホコリが入りにくくてお手入れも楽ですよ」と説明すると、「見た目も今までよりスッキリして、置き場所に困らなくて済むわ」と笑顔になっていただけました。

分電盤交換のメリット

・安全性の向上: 最新の漏電遮断器は感度が高く、火災や感電のリスクを大幅に減らせます。小さなお子さんやペットがいるご家庭では特に安心です。

・回路数に余裕（予備スペース）: 将来EV充電器を設置するときや、エアコン・IHの増設時に、大規模な追加工事が不要になります。費用も手間も省けます。

・デザインとメンテナンス性: 扉（カバー）付きの分電盤を選ぶことで、ホコリが溜まりにくく、壁に馴染むスッキリとしたデザインに。普段のお掃除もラクです。

作業時間

今回の作業は私1名で行いました。合計時間は約6時間。内訳は、古い分電盤の取り外しに1時間、新盤の取り付けと配線接続に3時間半、安全確認と通電テストに1時間、残りはお客様との打ち合わせや清掃です。住宅の広さや配線の複雑さによって前後しますが、標準的な一戸建てならこのくらいの時間を見ておいてください。

写真

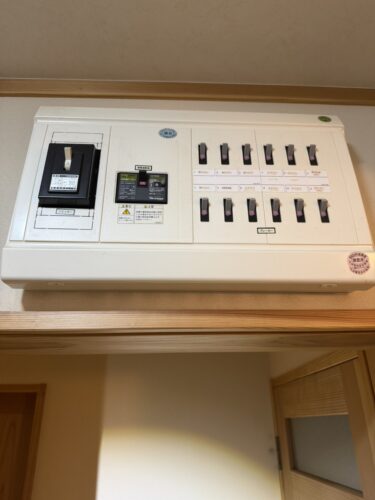

交換前の2006年製分電盤。配線が少しごちゃついていて、予備回路はゼロ。カバーを開けるとホコリも見られました。

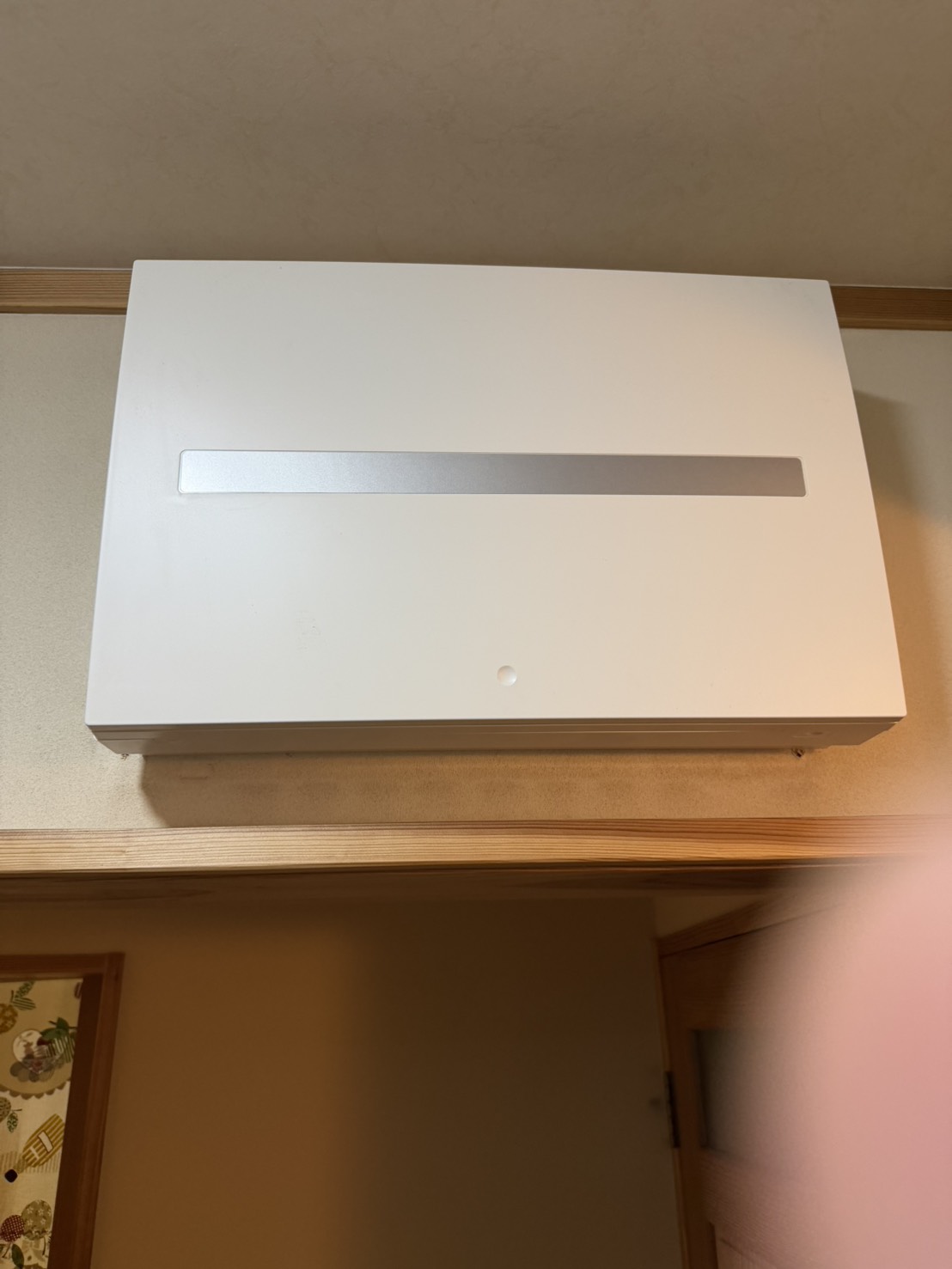

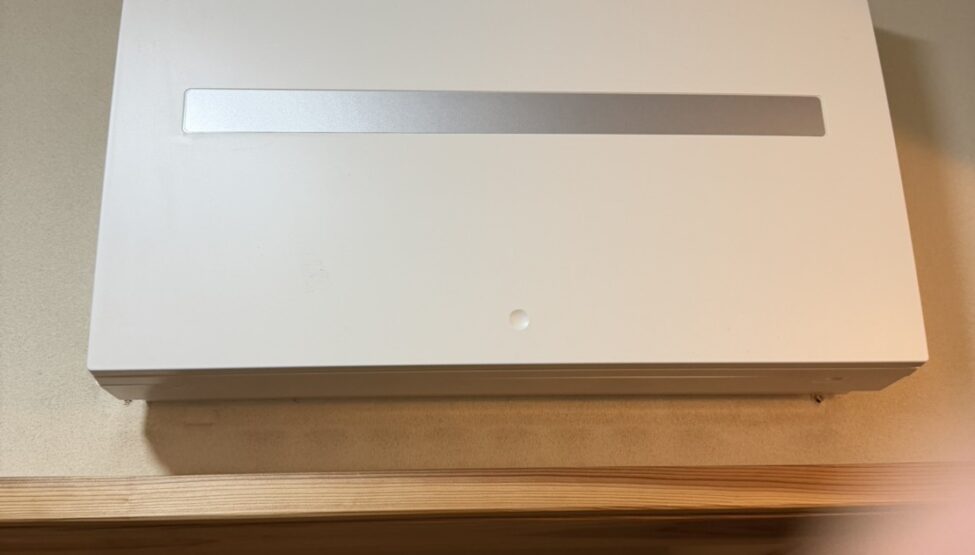

交換後のPanasonicコスモパネル。扉を閉めれば壁に自然に溶け込みます。予備回路も確保済み。

担当者コメント

2006年製の分電盤は、まだ使えているように見えても内部の配線が経年で硬化していたり、漏電遮断器の感度が最新のものより落ちているケースが多いです。特に将来EV充電器やエアコン増設をお考えなら、今のうちに予備回路を確保しておくのがおすすめです。朝霞市で分電盤のことでお困りなら、ぜひ「埼玉電気工事 エスグロウ」にご相談ください。現場の目線で、無理のない提案をさせていただきます。
